ST4000+ Tiller Drive Replacement set
€ 320,00 incl. btw
Op Voorraad!
Midstroke
De midstroke is de afstand tussen de Tillerpin en Messing bus met het roer in het midden.
Met de Easy Drive zonder rudder feedback is een minimale midstroke mogelijk van 595mm, met rudder feedback minimaal 600mm, maximaal 900mm
De duwstang verlengstukken van Raymarine en Simrad passen niet op de Pcnautic drive
De Raymarine Q047 drive (ST4000/SPX5/S1/EV-100) heeft standaard zonder verlenging een midstroke van 620mm
De Simrad TP10, TP22 en TP32 hebben standaard zonder verlenging een midstroke van 595mm
De Raymarine ST1000 en ST2000 hebben standaard zonder verlenging een midstroke van 589mm kies dan 595mm
Drive type
De standaard drive voor de Custom versie is met interne roerstand aangever /rudder feedback, de Easy drive heeft geen roerstand aangever.
Met roerstand kan een trim alarm worden ingesteld en kan de roerstand indien gewenst extern worden weergegeven, momenteel wordt de roerstand niet gebruikt voor het stuurgedrag.
Voordelen Easy drive: Kleinere inbouwmaat, 2 draads aansluiting, kabels zelf op lengte maken, lengte kabels tussen drive en motorcontroller onbeperkt, hierdoor heeft u meer plaatsingsvrijheid van de verschillende onderdelen.
De Easy drive heeft een iets kleinere inbouwmaat waardoor een minimale midstroke van 595mm mogelijk is, versus de minimale midtroke van 600mm van de drive met roerstand.
De Easy drive heeft een 2 draads kabel van 2 meter die je zelf op lengte kunt maken in combinatie met de bijgeleverde 2 polige schroefconnectoren, deze zijn er alleen in rechte uitvoering.
De drive met roerstand heeft een 5 draads aansluiting en de bijgeleverde stekkers zijn er alleen in soldeer versie waardoor wij die al plaatsen, deze zijn er ook in haakse uitvoering.
Bij de drive met roerstand is de totale maximale lengte tussen drive en MotorController 2 meter.
Connector drive
U heeft de keuze uit een rechte connector of haakse connector aan de drive.
De Custom Autopilot wordt geleverd met voorgemonteerde 5 polige soldeer stekkers.
Bij de Easy Autopilot worden alleen de rechte 2 polige schroefconnectoren los bijgeleverd.
De EV-100 Replacement set wordt met 7 polige soldeer stekkers voorgemonteerd geleverd.
De ST4000 Replacement set wordt met 5 polige soldeer stekkers voorgemonteerd geleverd.
Click here to go back to my homepage driveLengte drive kabel
De kabellengte aan de drive kan samen met de kabellengte van de socket naar de MotorController of montagedoos in totaal niet langer zijn dan 2 meter.
Connector socket
U heeft de keuze uit een rechte connector of haakse uitvoering.
De haakse uitvoering is geschikt voor een maxiamale huiddikte van 10mm
De Custom Autopilot wordt geleverd met voorgemonteerde 5 polige soldeer stekkers.
Bij de Easy Autopilot worden alleen de rechte 2 polige schroefconnectoren los bijgeleverd.
De socket van de EV-100 Replacement set wordt alleen met rechte 7 polige soldeer versie voorgemonteerd geleverd.
De ST4000 Replacement set wordt met 5 polige soldeer stekkers voorgemonteerd geleverd.
Lengte socket cable
De kabellengte aan de drive kan samen met de kabellengte van de socket naar de MotorController of montagedoos in totaal niet langer zijn dan 2 meter.
Lengte controlhead cable
Info lengte controlhead kabel
Lengte voedingskabel
Info lengte voedingskabel
Beschrijving
Met de Pcnautic 620 Tiller Drive kunt u 1 op 1 uw oude Raymarine Q047 Tiller Drive vervangen.
Complete installatie en kalibratie set voor de Raymarine ST4000+ Autopilots.
Het grootste voordeel van de Pcnautic Tiller Drive is de interne roerstandmeter, die kan worden aangesloten op uw stuurcomputer.
Hierdoor kan uw Autopilot veel beter reageren op de omstandigheden.
Zie de reviews!
Extra voordelen:
– De Pcnautic Tiller Drive is voorzien van End Switches, die voorkomen dat de motor doorbrandt in de uiterste standen.
– Een langere slag / Stroke van 300mm i.p.v. de 250mm van Raymarine.
– Geen vrijloop, daardoor is er minder slijtage en stroomverbruik.
– Stiller

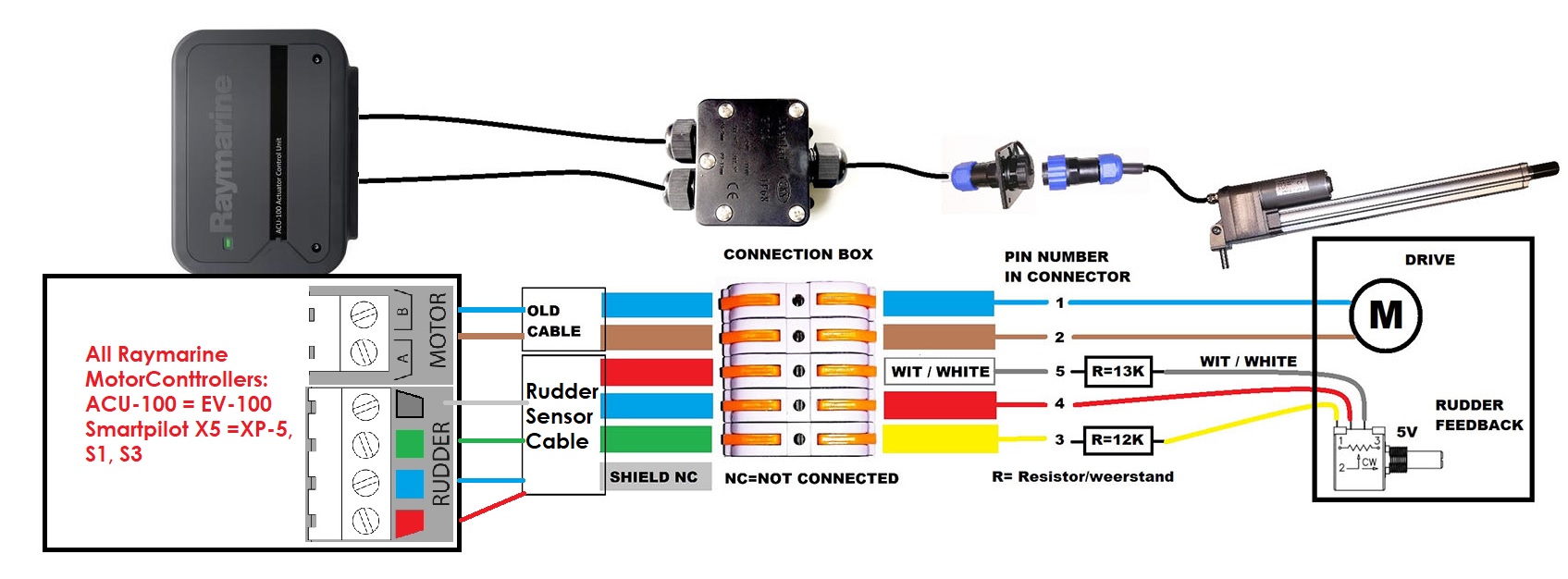

Zie afbeelding met overzicht set:
A: Met verbeterde kabeldoorvoer.
B: Versterkte en verbeterde pushrod geleider en seal.
1: Pushrod extension, met standaard middenstand van 620mm naar wens aangepast van 600 t/m 900mm.
2: Kabellengte Tiller Drive standaard 75cm naar wens aan te passen tot max 2 meter.
3: Gemonteerde 5 polige connector (ook haaks leverbaar), intern voorzien van de benodigde weerstanden voor correcte roerstand weergave.
4: Gemonteerde 5 polige socket (ook haaks leverbaar dan max wanddikte 10mm), met waterdichte backside, de montageplaat heeft dezelfde afmetingen als de Raymarine 6 polige autopilot socket. Boorgat 25mm.
5: 1 meter kabel, gemonteerd aan de 5 polige socket (4) ander uiteinde open eind voor montage in doos (6).
6: Waterdichte montagedoos.
7: Kabelklemmen voor eenvoudige montage van de bedrading.
8: 5 meter afgeschermde NMEA0183 kabel voor het doorgeven van de roerstand (rudder).
9: 4 stuks kabelschoenen voor aansluiten van de rudder draden op de ST4000+
Kallibratie van het systeem is niet nodig, indien de Rudder Bar na installatie niet zichtbaar is druk 2 seconden op Standby druk 5 keer op Disp druk dan op +1 om Rudd Bar te selecteren, druk 2 seconden op Standby om het op te slaan.
Schakel de stroom uit, na het inschakelen is de Rudder Bar zichtbaar.
YouTube video de Pcnautic Tiller Drive in gebruik:
Support
Kallibratie van het systeem is niet nodig, indien de Rudder Bar na installatie tijdens standby niet zichtbaar is druk dan 2 seconden op Standby druk 5 keer op Disp druk dan op +1 om Rudd Bar te selecteren, druk 2 seconden op Standby om het op te slaan.
Schakel de stroom uit, als de roerstandgever correct is aangesloten is na het inschakelen is de Rudder Bar zichtbaar in Standby mode.
Er zijn vele instelmogelijkheden in de ST4000 die het stuurgedrag sterk kunnen beïnvloeden, mocht u daar bij hulp wensen neemt u dan gerust contact met ons op.
Specificaties
Product specificaties:
Voltage: 12VDC
Stroomverbruik: 0A (standby), 5A max.
Uitslag: 300mm (12inch)*1
(*1: Doordat Pcnautic een 50mm grotere slag heeft kan in extremere omstandigheden gevaren worden t.o.v. van de concurrentie)
Roer Kracht: 85kg (187lbs) *2
(*2: Roerkracht is de fictieve kracht die “rudder force” genoemd wordt door de concurrentie zoals Raymarine en Simrad)
Statische Kracht: 200kg *3
(*3: De Pcnautic drive kan niet door de roerkracht in of uitgeschoven worden, hierdoor kan hij grotere en zwaardere schepen en/of omstandigheden in bedwang houden t.o.v. de concurrentie)
Vol roer bij 250mm: 4 sec.
Max. Boot Gewicht: >6000kg (13200lbs) *4
(*4: Door de interne roerstand i.c.m. de langere slag en statische kracht is de Pcnautic Drive in staat grotere schepen en/of in zwaardere omstandigheden de schepen op koers te houden t.o.v. de concurrentie)
Reviews
Op het Zeilersforum zijn verschillende reviews en toepassingen te vinden onder andere onder verschillende topics:
Raymarine Q047 Replacement met roerstandgever
Autopilot Tiller Drive icm Pypilot controller
Zie voor reviews ook ons YouTube kanaal:
